TỔNG QUAN

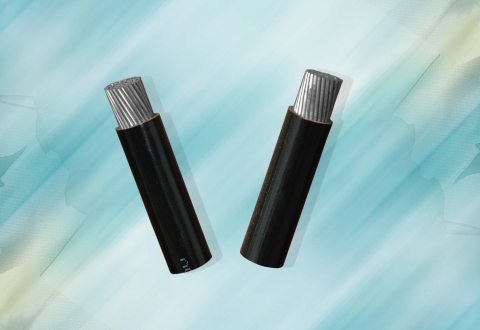

Cáp điện lực AX dùng cho hệ thống truyền tải và phân phối điện, cấp điện áp 0,6/1 kV, lắp đặt cố định.
TIÊU CHUẨN ÁP DỤNG
TCVN 5935-1 / IEC 60502-1
TCVN 6612 / IEC 60228
NHẬN BIẾT LÕI
Bằng màu cách điện: Màu đen.
Hoặc theo yêu cầu khách hàng.
ĐẶC TÍNH KỸ THUẬT
- Cấp điện áp U0/U: 0,6/1 kV.
|
- Rated voltage U0/U: 0,6/1 kV.
|
- Điện áp thử: 3,5 kV (5 phút).
|
- Test voltage: 3,5 kV (5 minutes).
|
- Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 90OC.
|
- Maximum conductor temperature for normal operation is 90OC.
|
- Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 250oC.
|
- Maximum conductor temperature for short-circuit (5s maximum duration) is 250OC.
|
5.1 – DÂY AX – 0,6/1 kV. AX WIRE – 0,6/1 kV
| Ruột dẫn - Conductor |
Chiều dày cách điện danh định |
Đường kính tổng gần đúng (*) |
Khối lượng dây gần đúng (*) |
| Tiết diện danh định |
Kết cấu |
Đường kính ruột dẫn gần đúng (*) |
Điện trở DC tối đa ở 200C |
| Nominal area |
Structure |
Approx. conductor diameter |
Max.DC resistance at 200c |
Nominal thickness of insulation |
Approx.overall diameter |
Approx.mass |
| mm2 |
N0 /mm |
mm |
W/km |
mm |
mm |
kg/km |
| 10 |
CC |
3,9 |
3,08 |
0,7 |
5,5 |
39 |
| 16 |
CC |
4,75 |
1,91 |
0,7 |
6,2 |
56 |
| 25 |
CC |
6,0 |
1,20 |
0,9 |
7,8 |
88 |
| 35 |
CC |
7,1 |
0,868 |
0,9 |
8,9 |
118 |
| 50 |
CC |
8,3 |
0,641 |
1,0 |
10,3 |
159 |
| 70 |
CC |
9,9 |
0,443 |
1,1 |
12,1 |
223 |
| 95 |
CC |
11,7 |
0,320 |
1,1 |
13,9 |
302 |
| 120 |
CC |
13,1 |
0,253 |
1,2 |
15,5 |
379 |
| 150 |
CC |
14,7 |
0,206 |
1,4 |
17,5 |
472 |
| 185 |
CC |
16,4 |
0,164 |
1,6 |
19,6 |
589 |
| 240 |
CC |
18,6 |
0,125 |
1,7 |
22,0 |
764 |
| 300 |
CC |
21,1 |
0,100 |
1,8 |
24,7 |
953 |
| 400 |
CC |
24,2 |
0,0778 |
2,0 |
28,2 |
1214 |
| 500 |
CC |
27,0 |
0,0605 |
2,2 |
31,4 |
1550 |
| 630 |
CC |
30,8 |
0,0469 |
2,4 |
35,6 |
1995 |
– CC : Ruột dẫn tròn xoắn ép chặt - Circular Compacted Stranded Conductor.
– (*) : Giá trị tham khảo - Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.
– (*) : Reference value - This is the value to estimate the overall diameter, estimate the mass of products for design purposes, transportation, storage products. Not a value for evaluate the quality of products.
Ngoài ra CADIVI cũng có thể sản xuất các loại dây khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.
Also, CADIVI can manufacture cables which have structure and standards in accordance with customer requirements.
