TỔNG QUAN

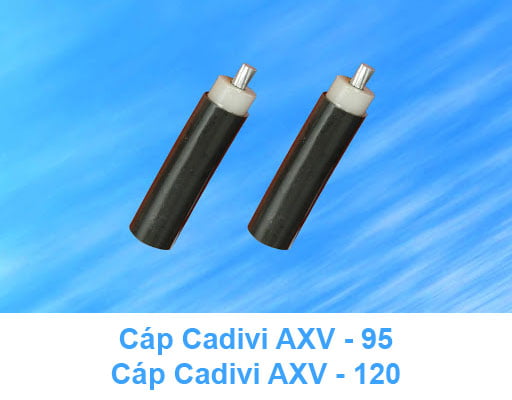

Cáp AXV dùng cho hệ thống truyền tải và phân phối điện, cấp điện áp 0,6/1 kV, lắp đặt cố định.
TIÊU CHUẨN ÁP DỤNG
• TCVN 5935-1/ IEC 60502-1
• TCVN 6612/ IEC 60228
NHẬN BIẾT LÕI
• Bằng băng màu:
+ Cáp 1 lõi: Màu tự nhiên, không băng màu.
+ Cáp nhiều lõi: Băng màu đỏ - vàng - xanh dương -
không băng màu.
• Hoặc theo yêu cầu khách hàng.
ĐẶC TÍNH KỸ THUẬT
- Cấp điện áp U0/U: 0,6/1 kV.
|
- Rated voltage U0/U: 0,6/1 kV.
|
- Điện áp thử: 3,5 kV (5 phút).
|
- Test voltage: 3,5 kV (5 minutes).
|
- Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 90OC.
|
- Maximum conductor temperature for normal operation is 90OC.
|
- Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 250oC.
|
- Maximum conductor temperature for short-circuit (5s maximum duration) is 250OC.
|
5.1 - CÁP AXV - 1 ĐẾN 4 LÕI. AXV CABLE – 1 TO 4 CORES.
|
Ruột dẫn - Conductor
|
Chiều dày cách điện danh định
|
Chiều dày vỏ danh định
Nominal thickness of sheath
|
Đường kính tổng gần đúng(*)
Approx. overall diameter
|
Khối lượng cáp gần đúng (*)
Approx. mass
|
|
Tiết diện danh định
|
Kết cấu
|
Đường kính ruột dẫn gần đúng (*)
|
Điện trở DC tối đa ở 200C
|
1
Lõi
|
2
Lõi
|
3
Lõi
|
4
Lõi
|
1
Lõi
|
2
Lõi
|
3
Lõi
|
4
Lõi
|
1
Lõi
|
2
Lõi
|
3
Lõi
|
4
Lõi
|
|
Nominal area
|
Structure
|
Approx. conductor diameter
|
Max. DC resistance at 200C
|
Nominal thickness of insulation
|
core
|
core
|
core
|
core
|
core
|
core
|
core
|
core
|
core
|
core
|
core
|
core
|
|
mm2
|
N0 /mm
|
mm
|
Ω/km
|
mm
|
mm
|
mm
|
kg/km
|
|
10
|
CC
|
3,9
|
3,08
|
0,7
|
1,4
|
1,8
|
1,8
|
1,8
|
8,3
|
15,7
|
16,6
|
18,0
|
83
|
310
|
342
|
401
|
|
16
|
CC
|
4,75
|
1,91
|
0,7
|
1,4
|
1,8
|
1,8
|
1,8
|
9,0
|
16,3
|
17,3
|
18,9
|
104
|
263
|
321
|
394
|
|
25
|
CC
|
6,0
|
1,20
|
0,9
|
1,4
|
1,8
|
1,8
|
1,8
|
10,6
|
19,6
|
20,8
|
22,9
|
148
|
375
|
464
|
576
|
|
35
|
CC
|
7,1
|
0,868
|
0,9
|
1,4
|
1,8
|
1,8
|
1,8
|
11,7
|
21,8
|
23,2
|
25,5
|
185
|
468
|
585
|
733
|
|
50
|
CC
|
8,3
|
0,641
|
1,0
|
1,4
|
1,8
|
1,8
|
1,9
|
13,1
|
24,6
|
26,2
|
29,1
|
235
|
594
|
750
|
958
|
|
70
|
CC
|
9,9
|
0,443
|
1,1
|
1,4
|
1,8
|
1,9
|
2,0
|
14,9
|
28,2
|
30,3
|
33,7
|
310
|
785
|
1014
|
1298
|
|
95
|
CC
|
11,7
|
0,320
|
1,1
|
1,5
|
2,0
|
2,0
|
2,1
|
16,9
|
32,2
|
34,4
|
38,2
|
409
|
1039
|
1330
|
1707
|
|
120
|
CC
|
13,1
|
0,253
|
1,2
|
1,5
|
2,1
|
2,1
|
2,3
|
18,5
|
35,6
|
38,1
|
42,5
|
497
|
1277
|
1641
|
2128
|
|
150
|
CC
|
14,7
|
0,206
|
1,4
|
1,6
|
2,2
|
2,3
|
2,4
|
20,7
|
39,8
|
42,8
|
48,0
|
613
|
1573
|
2042
|
2631
|
|
185
|
CC
|
16,4
|
0,164
|
1,6
|
1,6
|
2,3
|
2,4
|
2,6
|
22,8
|
44,2
|
47,9
|
53,4
|
746
|
1932
|
2522
|
3264
|
|
240
|
CC
|
18,6
|
0,125
|
1,7
|
1,7
|
2,5
|
